電子ペーパーを理解する

概要

電子ペーパー（E-Paper）は、デジタルコンテンツの柔軟性を加えながら、実際の紙のインクの見た目を模倣する反射型ディスプレイの一種です。バックライト付きLCDやOLEDスクリーンとは異なり、E-Paperは日光下で自然に視認でき、画像更新時のみわずかな電力を使用し、一度ページが設定されると電気なしで表示を維持します。このE-Paperの主要技術は、もちろん、この革新的な技術を発明し市場をリードするE Inkです。

本記事では、この技術がどのように機能するか、なぜE Ink Corporationの技術がリーダーシップを維持しているか、そしてBrachistaLogがLogCase™などの消費者向け製品にどのように応用しているかを説明します。

E-Paperはどのように機能するのか？

白黒電気泳動ディスプレイ

E-Paperスクリーンは、透明な液体に浮遊する微小なカプセル（またはカップ）で満たされた透明なシートから始まります。各カプセルには、正に帯電した白色顔料と負に帯電した黒色顔料が含まれています。電圧が印加されると、電界が一方の色を視認面に引き寄せ、もう一方を背面に押し込み、明るい白または深い黒のピクセルを作り出します。電界が除去されると、顔料はその場に留まり、画像は双安定になります — 次のページがめくられるまでほとんど電力を消費しません。

ユーザーにとっての主な利点

バッテリー寿命。 リフレッシュ不要の画像により、デバイスは数週間動作可能。研究によると、LCDと比較して最大99%のエネルギー使用量削減を実現。

目の快適さ。 ディスプレイは光を発するのではなく周囲光を反射し、紙のようなコントラスト比を提供し、ブルーライトのグレアを排除。

屋外での視認性。 直射日光下での高コントラストにより、E-Paperは看板、電子書籍リーダー、そして近日発売予定のLogBadgeイベントパスに最適。

薄型、軽量、柔軟性。 プラスチックまたは超薄型ガラス基板により、LogCaseのようなラップアラウンド型スマートフォンケースを含む堅牢な設計が可能。

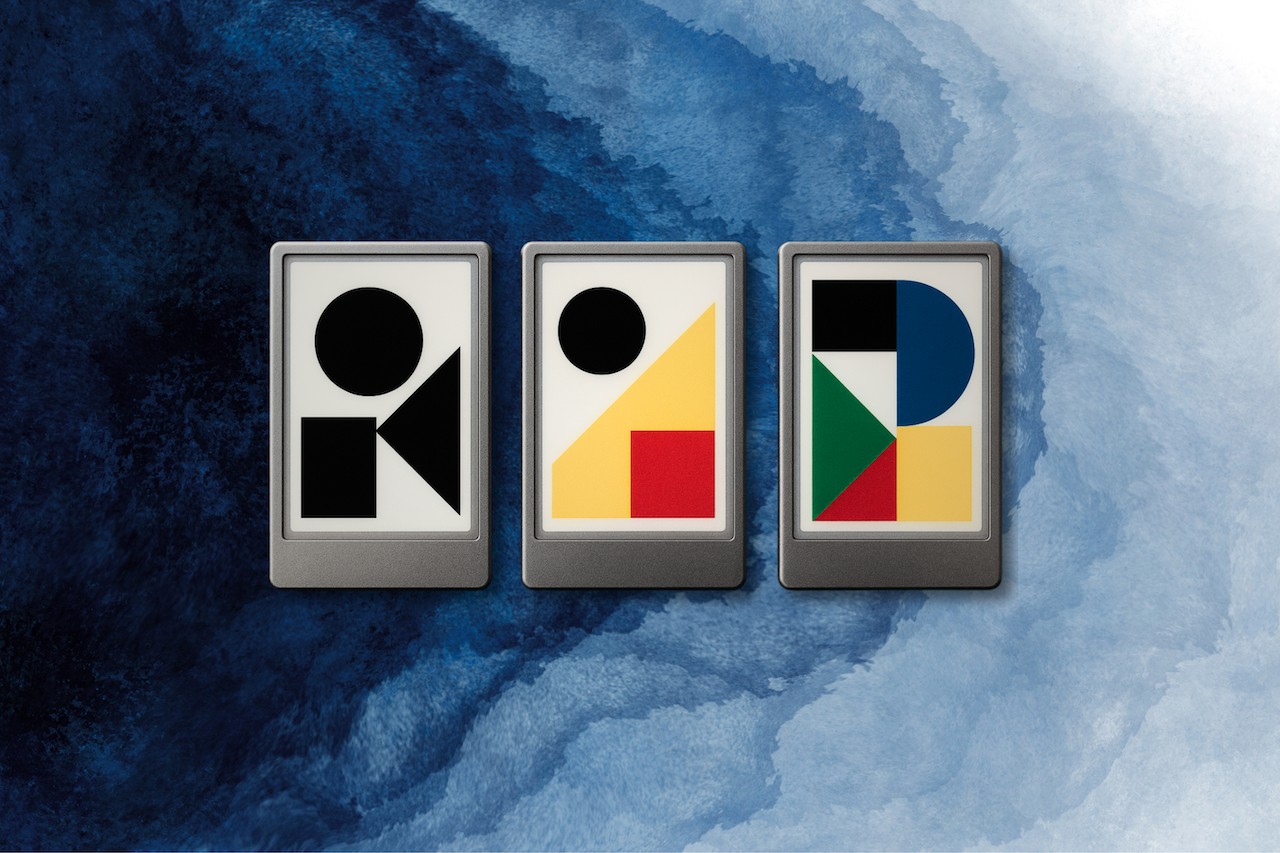

カラーの追加：2つの異なるアプローチ

E-Paperにカラーを追加するには、2つの非常に異なるエンジニアリングアプローチがあります。両方とも白黒システムの双安定で紙のような品質を保持しますが、明るさ、色域、消費電力が異なる方法で色を生成します。

Kaleido™（カラーフィルター方式）。 薄いRGBカラーフィルターアレイが標準的なモノクロフィルムの上にラミネートされます。駆動電子回路は依然として「白か黒か」を決定するだけで、オーバーレイされたフィルターが各ピクセルを赤、緑、または青に着色します。このアプローチはシンプルで低消費電力を維持しますが、入射光の一部がフィルターに吸収されるため、色がソフトでパステル調に見えます。

Spectra™ 6（多顔料方式）。 フィルターを追加する代わりに、6つの異なる電荷を持つ顔料粒子（通常はシアン、マゼンタ、イエロー、ブラック、および2つの補助原色）が各マイクロカップ内で混合されます。電圧波形により、これらの粒子の任意の組み合わせを表面に向けることができ、インク自体から直接色を生成します。フィルターが光を遮らないため、Spectra 6ははるかに高い彩度と反射率を提供し、ゼロスタンバイ電力で画像を維持しながら、ビルボードグレードの色を生成します。Spectra 6は6つの顔料色をそれぞれ順次配置するために複数の電圧波形を循環させる必要があるため、フルスクリーンのリフレッシュは、基礎となる白黒レイヤーの切り替えのみが必要なフィルターベースのKaleidoよりも一般的に時間がかかります。

要するに、Kaleidoはカプセルから光が出た後にフィルタリングすることで色を作り出しますが、Spectra 6は真の着色顔料を使用してカプセル内部で色を生成します。

制限事項と進行中の研究

E-paperのリフレッシュレートはLCD/OLEDよりも遅く、フルモーションビデオの表示が困難です。色域は発光スクリーンよりも狭いですが、Spectra 6はそのギャップを狭めています。テクスチャの再現（例：細かいグラデーション）は、マルチパス波形とディザリングにより改善されています。研究者たちは、より高速なカラー切り替えのために電気湿潤やコレステリック液晶の変種も探求しています。

なぜBrachistaLogの製品にE Ink技術を選ぶのか？

E Ink Holdingsは商用電気泳動ディスプレイを発明し、6,000以上の特許を保有し、成熟した工場を運営してエコシステムを支配し続けています。そのため、BrachistaLogは以下の恩恵を受けています：

• パネル、コントローラー、波形ライブラリの安定した長期供給。
• グローバル環境基準への準拠—E InkモジュールはRoHSおよびREACH認証済み。
• エンドユーザーにE-Paperのゴールドスタンダードを提供していることを保証するブランド認知度。

今後の展望…

私たちは現在、主に6顔料E Ink Spectra 6パネルを含む複数の先進的なコンポーネントを統合する先駆的なデバイスを開発中です。Spectra 6は光を発するのではなく周囲光を反射するため、現代の電子ペーパーを特徴づける省電力で紙のような感触を維持しながら、鮮やかな色を提供します。これらの品質—低エネルギー消費、日光下での視認性、持続可能な素材—は、アナログの優雅さとデジタルイノベーションを組み合わせるというBrachistaLogのミッションと完全に一致しています。

まもなく、クラウドファンディングキャンペーンを通じて一般の方々に参加していただく予定です。サポーターは、日常生活にインスピレーションを加え、生産性を向上させ、使用するたびに真の喜びを呼び起こす製品を最初に体験することになります。

備考

「E Ink」、「Spectra」、「Kaleido」はE Ink Corporationの登録商標です。本記事では、読者が基盤技術を理解するのを助けるために純粋に参照されています。BrachistaLogは、標準的な部品調達を超えて、E Ink Corporation（または言及された第三者）とのスポンサーシップ、推奨、その他の商業的関係はありません。これらすべての用語は、それぞれの所有者の財産です。
